KOSHIN-FT-5001

地表倾斜·地盤倾斜 监测预警系统 NEW

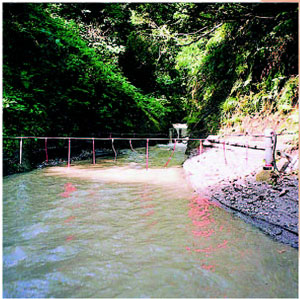

可以用来监测滑坡·泥石流的发生

日本原装

点击放大 样本

下载文件方法： 按鼠标右键 ---- 目标另存为

特色
专业用预警系统其结实耐用性、耐震性、耐强风、防雷击、防电磁、防腐蚀性等等特殊性能上的要求非常高,与普通的测量仪器具有本质上的区别。
KOSHIN-FT-5001 是一台专业型监量地表倾斜·地盤倾斜·孔内倾斜的监测预警系统。仪器采用倾斜测量原理，可以精确测量地表上及地面下50cm的倾斜程度，实时输出X/Y轴的倾斜角度观测数据。仪器使用数字式高精度双轴倾斜计，运用高速
运算芯片进行分析处理，有效排除干扰信号，高精密数字化输出X/Y轴的实时倾斜角度等专业观测数据。

仪器可以很容易地安装在地表面及地表孔内,既可以用来测量地表倾斜·地盤倾斜·孔内倾斜也可以用来作为滑坡与泥石流的位移预警监测之用。
* 无需校正，免维护，适用于长期的海洋观测与研究作业领域。
* 仪器不受昼夜、温度、湿度、气压、雨雪等环境因素的影响,可以全天候运行。
* 仪器可以垂直埋入地面下50cm的区域，有效测量地表下的倾斜。
* 整个自动站在设计上采用抗高温和耐低温的设计（使用范围：-40～+80℃），保证了整个系统具有强大的环境适应能力。
* 仪器后部附带微电脑演算装置，可以高速运算获得各种所需数据，在实时显示数据的同时,将数据实时保存到数据采集装置中或SD内存卡内,并且可以进行RS-232C/RS-485/TCP/IP端口通信，实时输出数据流信号。
* 仪器采用高精密数字式现场数据总线架构，数据传输可以选择RS-232C / RS-485 / 光缆传输 / LAN端口(直接接入互联网) / 无线通信 / GPRS MODEM等等方式，用户可根据实际情况进行合理选择。
* 具有警报发布功能，可以任意设置3点位警报(注意警报、报警警报、撤离警报 / 兰、黄、红三色滚动报警信号)。
* 附带警报音响输出端口，可以编辑中文报警报文，系统全中文化配置。
* 可配 KOSHIN-Series 气象观测·防灾预警系统。
-

通信方式：
RS-232C/RS-485/RS-422.
光缆、LAN实时通信.
GPRS MODEM / 无线/ WiFi.
太阳电池板 + 蓄电池 40W / 12VDC
无电源地区使用GPRS等通信装置传送数据时，需要选购太阳电池电源.
-
软件展示 　　　 KOSHIN-WM-5201 系列软件
-

规　格
倾斜计
安装方式 桥下、建筑物旁、铁塔上、铁柱
测量角度范围 ±90°
测量轴 X/Y轴
灵敏度误差 ±0.5%/FS （25°常温）
分辨率 0.01°
频率响应 20HZ
输出信号 RS-232C / RS-485
工作温度范围 -40～+85℃
供电电源 8～36VDC / 约30mA
耐冲击 20000g，0.5ms，3次/轴
尺寸/重量 91mm×40mm ×26mm / 约150g
-
数据采集处理装置
数据采集处理装置 + 7英寸彩色LCD触摸屏
存储间隔 0.1秒 - 24小时 （用户设置） / 标准:1分钟
采 样 率 标准：1秒/次
输入通道 RS-232C / RS-485数字式通道：标配3Ch / 最大254Ch
模似信号输入（需选购）：电流 4-20mA / 电压0-1VDC/0-5VDC/0-10VDC / 频率输入
显示器 标配7英寸彩色LCD触摸显示屏 / 可以实时显示所测数据.
数据存储/备份 数据存储/容量：256M 内存
(每分钟1次,10年以上存储空间,并且具有循环擦写方式)
数据备份 标配4G内存
数据内容 内置数据库,按时间存储方式
1 要素的数据、时间同步存储/输入要素/通道编号
2 仪器不同输入样式有所差异
存储方式 循环存储擦写方式
通信功能 通信端口：RS-232C端口 × 1
通信端口：USB HUB端口 × 1
通信端口：LAN端口 × 1
通信速度：300-115.2Kbps / 10/100/1000Mbase-T
所有端口可以扩展,附数据控制功能
外部输入功能 气象各要素 / 流速计 / 倾斜计 / 伸缩计等等 (选购)
摄像头 / GPRS / WiFi / GPS受信装置 / GPS倾斜位移受信装置 (选购)
备有直接接入端口,作为选购件,客户需选择购买.
警报发布功能 具有警报发布功能，可以任意设置3点位警报.
(注意警报、报警警报、撤离警报 /兰、黄、红三色滚动报警).
附带警报音响输出端口，可以编辑中文报警报文，系统全中文化配置。
输出格式 1 国际标准NMEA0183协议格式
2 中国气象局标准格式(选购)
3 按客户要求(选购)
电 　源 220VAC --- 5VDC/12VDC
防雷对策 光电隔离 / 静电保护电压15KV(选购)
工作温度范围 -20-+80℃ 95%(无结露) / -40-+80℃(选购)
尺寸/重量 180mm x 200mm x 60 mm / 约1.5Kg (野外防护箱安装方式)
482mm x 133mm x 350mm (室内19英寸标准4U机箱安装方式)
规格书如有变化不再通知/详情察看PDF
